Артикул:
Техновектор Т6202
Стенд сход развал 3D Техно Вектор Т6202 с технологией FREE MOTION (стойка "Т"- серии), (для работы на подъмнике и яме), предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Бесплатное обновление базы на весь срок службы стенда.
Ограничения существующих 3D стендов:
Не секрет, что монтаж любого 3D стенда накладывает ограничения на расстояние до фронтальной стены и порой делает невозможным установку стенда.
Новинка компании Технокар - Техно Вектор 6 призвана убрать эти ограничения и позволить владельцам даже небольшим помещений использовать технологию 3D
Стенд Техно Вектор 6 может стать идеальным решением как для крупных станций обслуживания автомобилей и не больших автосервисов, стремящихся даже в небольшом производственном помещении использовать современные стенды с технологией 3D.
Принцип работы:
В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.
Т.к. вся измерительная система вписывается в размеры подъемника и поднимается и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.
Бесплатное обновление базы на весь срок службы стенда.
Ограничения существующих 3D стендов:
Не секрет, что монтаж любого 3D стенда накладывает ограничения на расстояние до фронтальной стены и порой делает невозможным установку стенда.
Новинка компании Технокар - Техно Вектор 6 призвана убрать эти ограничения и позволить владельцам даже небольшим помещений использовать технологию 3D
Стенд Техно Вектор 6 может стать идеальным решением как для крупных станций обслуживания автомобилей и не больших автосервисов, стремящихся даже в небольшом производственном помещении использовать современные стенды с технологией 3D.
Принцип работы:
В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.
Т.к. вся измерительная система вписывается в размеры подъемника и поднимается и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.
Установка стенда:
Установка стенда Техно Вектор 6 не требует монтажных работ. Стенд не привязан к определенному подъемнику или рабочему месту, достаточно перенести вал с референсными мишенями, измерительные мишени и блок-камеры и стенд готов к работе на новом месте.
Компенсация биения дисков:
Процедура "компенсация биения дисков" выполняется методом прокатывания автомобиля, достаточно прокатить автомобиль - на 40 см., и данная процедура будет выполнена.

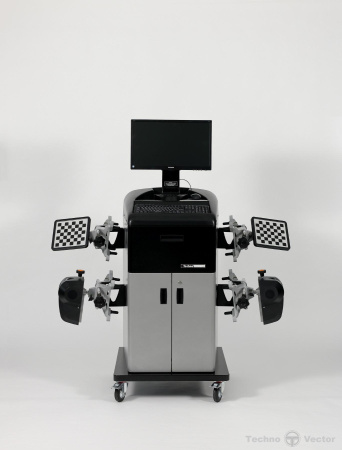

Стенды содержат следующие основные элементы:
1. Компьютерная стойка ("Т"-серии)
• эргономичная рабочая панель управления;
• полноразмерная клавиатура;
• беспроводной пульт управления;
• современный, высокоскоростной процессор;
• цветной широкоформатный монитор;
• программное обеспечение Техно Вектор с трехмерной визуализацией.
2. Самоцентрирующиеся колесные адаптеры.
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.
3. Измерительные мишени.
Пассивные отражатели без содержания электронных элементов, состоящие из:
• плоских мишеней с градиентным рисунком, покрытые защитным слоем;
• прочного ударо-защищенного корпуса.
4. Вал с референсными мишенями.
Вал с пассивными отражателями без содержания электронных элементов, состоящие из:
• вала для крепления мишеней;
• плоских мишеней с градиентным рисунком покрытые защитным слоем;
• прочного ударо-защищенного корпуса.
5. Блок-камеры.
Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.
6. Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
7. Комплект вспомогательных устройств и приспособлений.
Комплект поставки стенда Техновектор 6202
Технические характеристики:
| Наименование параметра | диапазон измерений | макс.погрешность | сред.погрешность |
| Углы установки передних колес |
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарнного схождения передних колес | ±5º | ±3' | ±2' |
| Угол продольного наклона шкворня | ±19º |
±8' |
±5' |
| Угол поперечного наклона шкворня | ±19º | ±8' | ±5' |
| Максимальный угол поворота колес | ±45º | ±10' | ±5' |
| Углы установки задних колес |
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарнного схожд. колес задней оси | ±5º | ±3' | ±2' |
| Угол индивидуал. схожд. колес задней оси | ±2,5º | ±3' | ±2' |
| Углы симметрии |
| Угол смещения передней оси | ±2,5º | ±3' | ±2' |
| Угол смещения задней оси | ±2,5º | ±3' | ±2' |
| Угол движения | ±2,5º | ±3' | ±2' |
| Угол отклонения геометрии оси | ±2,5º | ±3' | ±2' |
| Напряжение, В | 220±10% |
| Частота, Гц | 50/60 |
| Диапазон крепления колесного адаптера (захвата), дюймы | 12-24 |
| Рабочая температура, °С | +10 ÷ +35 |
| Потребляемая мощность, Вт | 350 |
| Климатическое исполнение прибора по ГОСТ | ГОСТ 15150-69 |
| Гарантия, год | 2 |
| Количество мест в упаковке | 7 |
| Объем, м3 | 1,7 |
| Упаковка, ящик деревянный, мм | 3000х330х460 |
| Картонная упаковка (монитор), мм | 560х110х400 |
| Картонная упаковка (системный блок), мм | 460х230х490 |
| Картонная упаковка (принтер), мм | 450х310х190 |
| Картонная упаковка на деревянном поддоне (компьютерная стойка) | 610х510х1500 |
| Объем, м3 | 1,7 |
| Масса брутто, кг | 165 |
Схемы установки:
Техно Вектор 6 разрабатывался и проектировался для снятия ограничений, существующих при использовании 3D стендов на подъемниках и в малогабаритных помещениях:
• на расстояние между стойками подъемника;
• на расстояние до фронтальной стены.
Однако Техно Вектор 6 можно успешно применять и на яме!
Ниже приведены схемы вариантов установки Техно Вектор 6 как на подъемнике так и на яме.

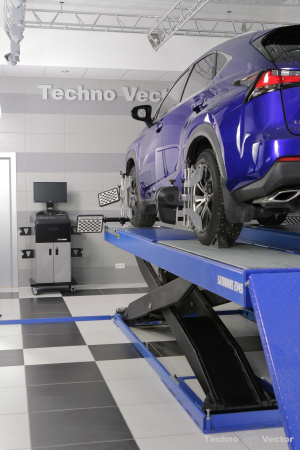

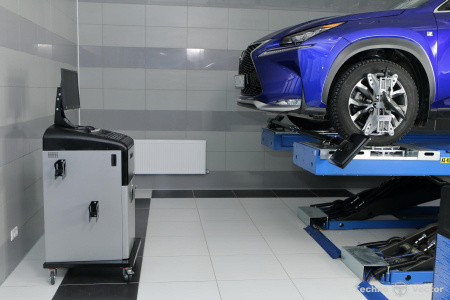

Вариант установки на подъемнике:
При установке на подъемник вал с референсными мишенями кладется на платформы подъемника спереди на расстоянии 250-650 мм от оси переднего колеса автомобиля и поднимается и опускается вместе с автомобилем.
* При таком варианте установки не требуется монтаж стенда и калибровка камер.
Вариант установки на яму:
Организация нового рабочего места (ямы) под Техно Вектор 6 Для установки стенда Техно Вектор 6 на яму необходимо, на этапе проектирования ямы, учесть расположение технологических ниш для референсных мишеней.
* При таком варианте установки не требуется монтаж стенда и калибровка камер.
Установка Техно Вектор 6 на существующее рабочее место (яму)
Вариант 1 (стойки с референсными мишенями)
Если организация технологических ниш невозможна, референсные мишени можно расположить в стойках.
Стойки с установленными в них референсными мишенями монтируются на расстоянии ~700 мм от передней оси колеса автомобиля.
*При таком варианте установки требуется монтаж стоек и калибровка взаимного положения референсных мишеней. Монтаж осуществляется специалистами сервисного центра, имеющего сертификат на установку и пусконаладочные работы стендов Техно Вектор 6, 7
Вариант 2 (крепление вала с референсными мишенями на стену)
При наличии капитальной стены перед ямой возможно крепление вала с референсными мишеням на стену на кронштейнах. При этом расстояние от передней оси автомобиля до стены должно не превышать 2м. Высота, на которой крепится вал, зависит от расстояния до стены и может лежать в пределах 960-1260 мм
*При таком варианте установки монтаж кронштейнов на стену может осуществляться силами заказчика, с учетом требований к высоте, расстоянию от стены до оси переднего колеса и горизонтальности вала. Калибровка камер не требуется.
*При заказе стенда Техно Вектор 6 уточняйте вариант установки
